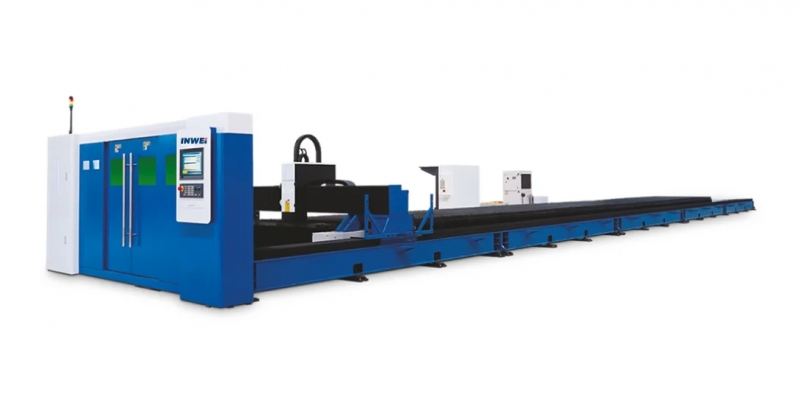

Станок лазерной резки INWEI серия G
Промышленные лазерные станки портального типа, разработанные для обработки крупноформатных и нестандартных металлических листов, включая резку материалов толщиной до 160 мм.
Заказать
Паспорт станка
Конструкция предусматривает отдельную установку стола резки от портальной части с лазерной головкой. Возможны варианты исполнения с рабочими столами до 24000×3000 мм. Оборудование комплектуется надёжным немецким контроллером BECKHOFF и лазерными источниками MAXPHOTONICS или RAYCUS с возможностью установки мощности до 80 кВт.
Дополнительно может быть оснащено мобильным защитным кожухом, а также лазерной головой для выполнения 3D и 5D резки.
| Наименование | G-25120 | G-25160 | G-25200 | G-35160 | G-30240 |
|---|---|---|---|---|---|
| Рабочая зона | 12000*2500 | 16000*2500 | 20000*2500 | 16000*3500 | 24000*3000 |
| Ось X, мм | 12040 | 16040 | 20040 | 16040 | 25040 |
| Ось Y, мм | 2520 | 2520 | 2520 | 3520 | 3020 |
| Ось Z, мм | 350 | 350 | 350 | 350 | 350 |
| Максимальное ускорение | 0.8G | 0.8G | 0.8G | 0.8G | 0.8G |
| Максимальная скорость движения, m/min | 80 | 80 | 80 | 80 | 80 |
| Точность позиционирования, мм | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 |
| Повторная точность позиционирования | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| Зубчатая рейка | YYC | YYC | YYC | YYC | YYC |
| Редуктор | Motoreducer | Motoreducer | Motoreducer | Motoreducer | Motoreducer |
| Станина | Сварена из Листа | Сварена из Листа | Сварена из Листа | Сварена из Листа | Сварена из Листа |
| Портал | Литой алюминий | Литой алюминий | Литой алюминий | Литой алюминий | Литой алюминий |
| Смазка | Авто смазка | Авто смазка | Авто смазка | Авто смазка | Авто смазка |
| Серво моторы | INOVANCE | INOVANCE | INOVANCE | INOVANCE | INOVANCE |
| Контроллер | BECKHOFF | BECKHOFF | BECKHOFF | BECKHOFF | BECKHOFF |
| Чиллер | HanLi | HanLi | HanLi | HanLi | HanLi |
| Лазерный источник | Maxphotonics/RAYCUS | Maxphotonics/RAYCUS | Maxphotonics/RAYCUS | Maxphotonics/RAYCUS | Maxphotonics/RAYCUS |
| Мощность источника | 12-80 | 12-80 | 12-80 | 12-80 | 12-80 |
| Лазерная голова | BOCI/PRECITEC | BOCI/PRECITEC | BOCI/PRECITEC | BOCI/PRECITEC | BOCI/PRECITEC |
