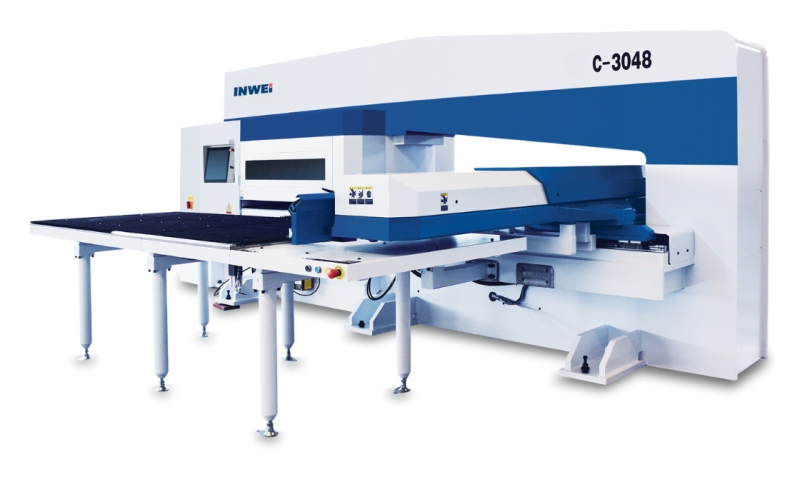

Координатно-просечные пресса INWEI с сервоприводом C-серии
Серия координатно-пробивных прессов серии С – оптимальное решение для листовой штамповки на очень высоком уровне производительности.
Примененный в конструкции сервопривод объединяет простоту и надежность с высокой производительностью и минимальными производственными расходами.
Система ЧПУ с управлением по пяти осям гарантирует максимальную точность при очень простом и удобном управлении.
Наряду с высокоточным сервоприводом, существенной конструктивной особенностью является надежная и жесткая станина, подверженная закалке в термической печи и гарантирующая высокую точность на протяжении всего периода эксплуатации оборудования. Координатно-револьверные прессы серии С уже в базовом исполнении удовлетворяют большинству потребностей современного производства,а также может быть адаптирована под Ваши специальные задачи за счет опционального оборудования.
Технические характеристики |
|||||||
| С- СЕРИЯ | Ед. измерения | С-2044 -38LA2 | С-2048 -38LA2 | С-2058 -38LA2 | С-3048 -38LA2 | С-3058 -38LA2 | С-3078 -38LA2 |
| Количество осей,управляемых через ЧПУ | Ед. | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) |
| Максимальное усилие | кН(тонн) | 196(20) | 196(20) | 196(20) | 294(30) | 294(30) | 294(30) |
| Тип рамы | - | O рама | O рама | O рама | O рама | O рама | O рама |
| Y-X Оси | мм | 1250x1250 | 1250x2500 | 1500x2500 | 1250x2500 | 1500x2500 | 2000x2500 |
| Перехват по оси X | мм | 1250 | 2500 | 2500 | 2500 | 2500 | 2500 |
| Макс. скорость перемещения листа | м/мин | 102 | 102 | 102 | 102 | 102 | 102 |
| Макс. кол-во ударов (шаг 1 мм, 6 мм толщина) | уд/мин | 700 | 700 | 700 | 700 | 700 | 700 |
| Макс. кол-во ударов (шаг 25,4 мм, 6 мм толщина) | уд/мин | 380 | 380 | 380 | 380 | 380 | 380 |
| Макс. кол-во ударов | уд/мин | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
| Макс. толщина высечки | Обычная cталь,мм | 6 | 6 | 6 | 6 | 6 | 6 |
| Макс. толщина высечки | Нержавейка, мм | 4 | 4 | 4 | 4 | 4 | 4 |
| Точность позиционирования | мм | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| Скорость поворота индексной станции | об/мин | 60 | 60 | 60 | 60 | 60 | 60 |

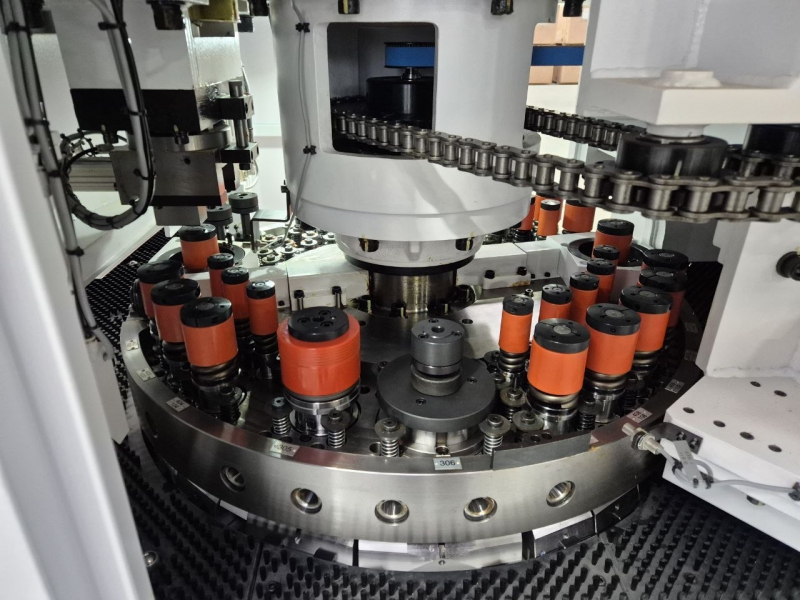

| Скорость поворота турели | об/мин | 30 | 30 | 30 | 30 | 30 | 30 |
| Макс. вес листа | кг | 180 | 180 | 180 | 180 | 180 | 180 |
| Габариты станка | |||||||
| ДхШхВ | мм | 5530х2300x 2260 | 5530x5000x 2260 | 6300x5000x 2260 | 5530х5000х 2260 | 6300x5000x 2260 | 7030x5000x 2260 |
| Вес (ориентировочно) | кг | 12500 | 14500 | 17200 | 16000 | 19 000 | 24500 |
| Давление воздуха | бар | 6 | 6 | 6 | 6 | 6 | 6 |
Особенности
- Сервопривод пробивки,энергоэффективная технология
- Система ЧПУ с управлением по 5 сервоосям
- Режимы пробивки ,формовки ,маркировки, роликовой прокатки
- О-образная рама станка
- Устройство перехвата(репозиционирования)листа
- Устройство бокового позиционирования листа
- Пневматические зажимы с датчиком наличия зажима листа
- Автоматическая система смазки станка
- Система смазки инструмента масляным туманом
- Программное обеспечение CNC-CAD
- Модуль Autonesting(Автоматическая раскладка деталей)
- Whilson wheel(программирование роликового инструмента
- Поддержка импорт DXF/DWG файлов, симуляция обработки
- Интерфейс на русском языке
- Щеточный/Щеточно-шариковый рабочий стол
- Автоматическая расстановка зажимов
- Устройство предупреждения повреждения листа
- Кондиционер электрошкафа
- Автоиндексные(поворотные станции)
- Устройство для работы с мультитулом
